Илоотделитель являются оборудованием циркуляции и очистки для обработки бурового раствора. Илоотделитель с гидроциклоном 4″ является третьй ступени в Циркуляционной Системе для очистки бурового раствора при нефтегазовом бурении, используется для отделения твердой частицы со средней зернистостью 15-47мк.
GN 10» Пескоотделитель используется в качестве второй ступени в циркуляционной системе, для очистки бурового раствора от частиц выбуренной породы размером от 40 до 75 мк.

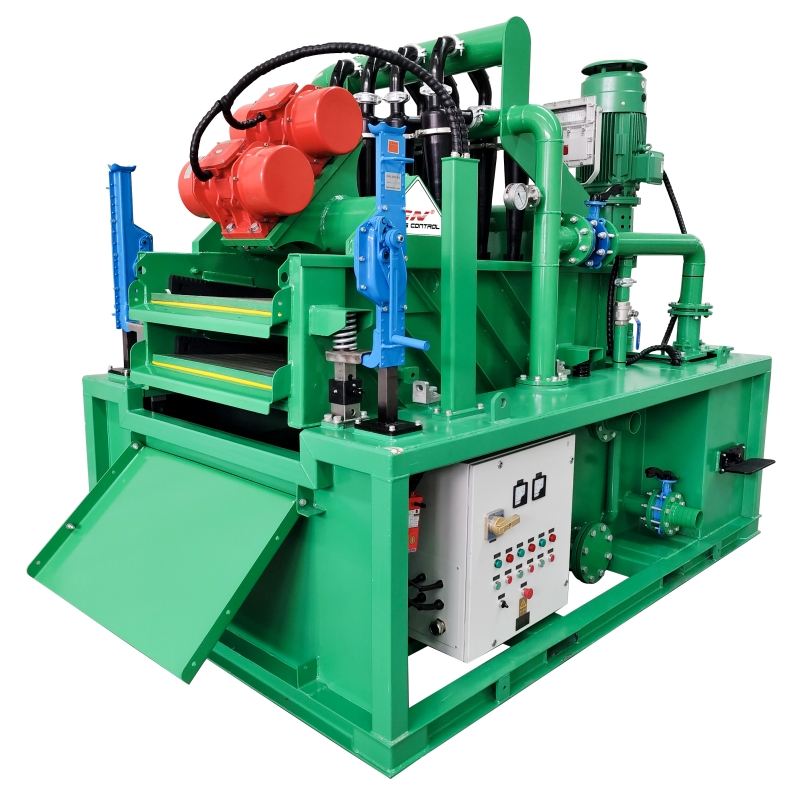

Ситогидроциклонная установка серии GNZJ
Ситогидроциклонная установка представляет собой комбинацию гидроциклонной группы гидроциклоны с осушающим виброситом и предназначена для эффективного удаления и осушения шлама. Ситогидроциклонная установка предназначен для очистки бурового раствора от выбуренной породы при бурении нефтяных и газовых скважин, получения шлама пониженной влажности. Ситогидроциклонная установка применяются в составе циркуляционных систем буровых установок при безамбарном и малоотходном бурении.
Преимущества Ситогидроциклонной Установки:
Пескоотделитель, Илоотделитель и Вибросито установляются в одном компактном комплекте.
Гидроциклоны из полиуретана имеет длительный срок службы.
Можно демонтировать гидроциклоны в сборе как вибросито используется.
Механический механизм регулирования наклона виброящика во время работы.
Heat treatment on complete shaker deck for High G force operation.
С запатентованном резиновом уплотнением для виброящика и сетки имеет долгий срок службы и простоту при смене.
Для получения высокой вибрационной силы сделана термообработка на польностью виброящике.
С затянутыми сетками можно быстро сменить сетки.
Известные бренды по вибромоторе: IEC Ex, ATEX and UL сертификатные
Гидроциклоны осуществляют первичную сепарацию твердой фазы (частиц 47÷ 76 мкм – для пескоотделителя (10”конуса), частиц 15÷ 47 мкм – для илоотделителя (4”конусов), которая затем направляется на сетку вибросита, удерживая при этом дорогостоящие жидкости, как из утяжеленных, так и неутяжеленных буровых растворов.  Гидроциклоны изготовлены из высокопрочного полиуретана, который обеспечивает продолжительный срок службы(до 9000часов).  На питающих линиях гидроциклонов установлены манометры со средоразделителем для контроля рабочего давления подаваемого раствора.
Применение сменных насадок песко- и илоотделителей позволяет настроить ситогидроциклонную установку на оптимальный режим работы. На данной установке используются гидроциклоны и илоотделители изготовленные из полиуретана и состоящие из секций, что позволяет при промывании заменить только изношенную часть. Один человек может произвести замену изношенной части (в отличии от металлических гидроциклонов).
Ситогидроциклонная установка серии GNZJ — GN Solids Russia (gnsolidscontrol.ru)

22 дюймовая (550мм) центрифуга –Центрифуга с блольшом объемом
GN 18 дюймовая (450 мм) центрфиуга, которая имеет длину по диаметру от 3.4:1 или 4:1 для удаления с малой плотностью твердых тел от жидкости и снижения эксплуатационных расходов. Центрифуга оснащена главного привода 75 л. с и 30 л. с. и обратно-поездка в один конец.
Тех. Параметры на GN 22 дюймовую (550 мм) центрфиугу
Модель GNLW553D-VFD GNLW554D-VFD
Диаметр барабана 550мм 550мм
Длинабарабана 1800мм 2310мм
Макс. Произв-сть 114м³/ч(500 гал./мин) 136м³/ч(600 гал./мин)
Эффективная произв-сть 90м³/ч(400 гал./мин) 108м³/ч(480 гал./мин)
Макс. Скорость 3000об/мин 3150об/мин
Стандартная скорость 0-2500об/мин 0~2800об/мин
G-сила (Макс.) 2719G 3051G
G-сила (стандартная) 0~1888G 0~2412G
Точка отсечки 2-5µm 2~5µm
Дифференциальная скорость 0~45об/мин 0~45об/мин
Крутящий момент редуктора 12000н/м² 12000н/м²
Передаточное число редуктора 35:1 35:1
Основной двигатель 90кВт.(120ЛС) 90кВт.(120ЛС)
Вспомогательный двигатель 37кВт.(50ЛС) 37кВт.(50ЛС)
Примечания Вышеуказанный производительность является производительность на воде,пропускная способность будет различной в разных материальных условиях и клиент требует лечения результаты.

Популярные Применения:
Очистки бурового раствора
Очистки промышленной непригодной воды
Утилизации нефтешламы
Осадков городских сточных вод в очистные сооружения
Разделения непригодной воды горнодобычи
Речная дноуглубительная обезвоживанная система
Промышленного резделения
22 дюймовая (550мм) центрифуга –Центрифуга с блольшом объемом — GN Solids Russia (gnsolidscontrol.ru)

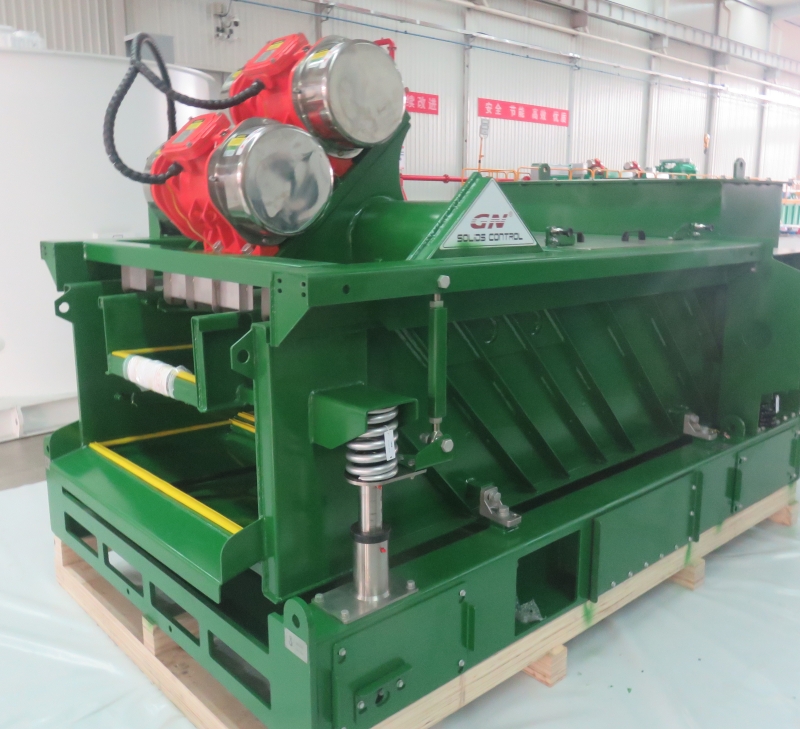

GN High G Осушительное Вибросито
GN High G осушительное вибросито используется для переработки буровых отходов, и может сушить буровые отходы до транспортируемой состоянии, при этом больше не нужно добавить какие-либо химикаты.
1）Шнек установится под вибросито в Циркуляционной системе, потому с помощью шнека или GN транспортирующую установку буровых отходов передать буровые шлама в GN High G осушительное вибросито для обработки.
2）После обработки GN High G осушительного вибросита буровые раствора попадают в накопительную ёмкость нижней части осушительного вибросита, потом через насос для подачи бурового раствора добавляют в центрифугу.
3）После обработки центрифуги буровой раствор добавляют в ёмкость для хранения бурового раствора или в ЦС.
GN High G Осушительное Вибросито — GN Solids Russia (gnsolidscontrol.ru)
O компании
Компания Hebei Guanneng Petroleum Machinery Manufacturing Co, Ltd (Бренд: GN Guanneng Solid Control) является профессиональным производителем оборудования для контроля твердых веществ, основной продукцией является оборудование для контроля твердых веществ в бурении, оборудование для обработки нефтепромыслового шлама, декантерные центрифуги, вибросито-сетка, система обработки бурового раствора. Компания Crown Solid Control является национальным высокотехнологичным предприятием, и в 2023 году Министерство промышленности и информационных технологий Китая присвоило ей звание специализированного, специализированного и нового малого гигантского предприятия. Материнская компания и дочерние предприятия Crown Energy зарегистрировали и оплатили капитал в размере 120 миллионов юаней, завод занимает площадь в 170 акров, а в США и Австралии созданы физические дочерние предприятия. Система управления Crown Solid Control совершенна, она прошла сертификацию американской системы управления качеством API в течение 14 лет подряд, начиная с 2010 года, и прошла сертификацию системы управления ISO9001, ISO14001, ISO45001 Китайского классификационного общества в течение многих лет подряд. Продукция Crown Solids Control прошла сертификацию ATEX в Европейском Союзе, сертификацию качества EAC в России и международную сертификацию IECEX. В производстве и эксплуатации Crown Solids Control используется облачная система управления ERP + CRM, которая позволяет осуществлять цифровое управление производственным процессом и отслеживать качество. Около 70% нашей продукции экспортируется на международный рынок, и было продано в более чем 70 стран и регионов мира, включая: США, Канаду, Австралию, Ближний Восток, Россию, Европу, Юго-Восточную Азию, Южную Америку, Африку и другие регионы.
В последние годы, в соответствии с национальной стратегией внутреннего и международного развития двойного цикла, Crown Solid Control увеличила свои услуги на внутреннем рынке, и последовательно стала первоклассным поставщиком оборудования твердого контроля для CNOOC, ежегодным рамочным поставщиком оборудования твердого контроля для Sinopec, первоклассным поставщиком материалов для PetroChina и одним из предпочтительных поставщиков оборудования твердого контроля для экспортного бизнеса и важных проектов клиентов трех баррелей нефти.
О компании|Система очистки бурового раствора — GN Solids Russia (gnsolidscontrol.ru)

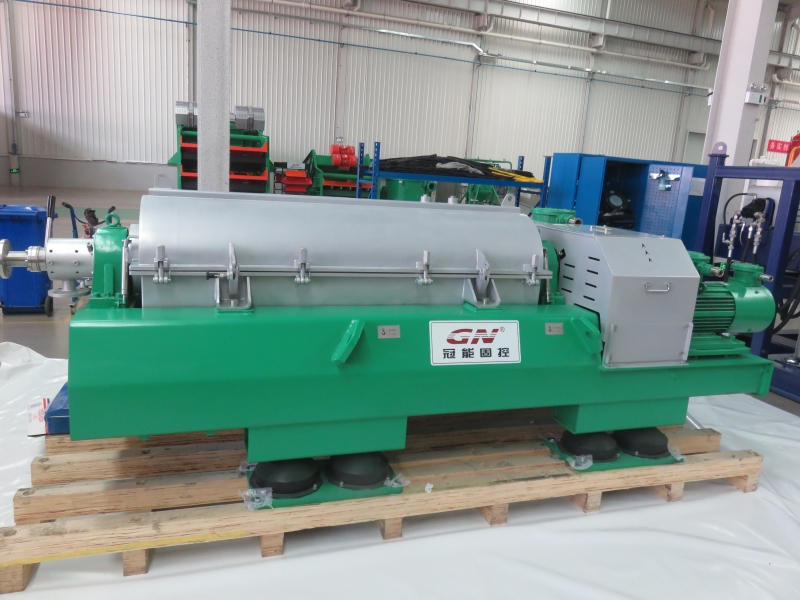

Горизонтальная центрифуга для обработки бурового шлама
GN центрифуга буровых отходов является центрифугой с высокой комплектацией и с самой хорошей материалов.
GN центрифуга буровых отходов является центрифугой с высокой комплектацией и с самой хорошей материалов. Это лучший вариант для среднесрочных и долгосрочных инвестиций из-за его надежности и долговечности. Эти центрифуги популярны для обработки буровых отходов, переработки нефтешламов, очистка резервуаров очистных сооружениях, а также контроля твердой фазы, регенерация барита, низкой гравитации и высокой тяжести твердого разделения, обезвоживания и т. д.

Горизонтальная центрифуга для обработки бурового шлама — GN Solids Russia (gnsolidscontrol.ru)
Тех. Описание на GN центрифуга буровых отходов
Модель GNLW363D GNLW363D-VFD GNLW453C-VFD GNLW553C-VFD
Диа. барабана 360mm(14inch) 360mm(14inch) 450mm(18inch) 550mm(22inch)
Длина барабана 1271mm(50inch) 1271mm(50inch) 1540mm(61inch) 1800mm(71inch)
Макс. произ-ность 200GPM(45m3/h) 200GPM(45m3/h) 352GPM(80m3/h) 484GPM(110M3/h)
Раб. произ-ность 132GPM(30m3/h) 132GPM(30m3/h) 264GPM(60m3/h) 400GPM(90m3/h)
Макс. скорость 3900RPM 3900RPM 3200RPM 3000PRM
Рабочая скорость 3200RPM 0~3200RPM 0~2800RPM 0~2500RPM
Макс. G-сила 3063 3063 2578 2719
Рабачая G-сила 2062 0~2062 0~1973 0~1888
Размеры уделяемых 2~5µm 2~5μm 2~5µm 2~5μm
Дифф. скорость 40 0~40 0~35 0~45
Кру. момент редуктора 3500N.M 3500N.M 7500N.M 12000N.M
Отношение редуктора 57:1 57:1 57:1 35:1
Основ. мотор 37KW(50HP) 37KW(50HP) 55KW(75HP) 90KW(120HP)
Вспом.мотор 11KW(15HP) 11KW(15HP) 22KW(30HP) 37KW(50HP)
Подающий насос 7.5KW(10HP) 7.5KW(10HP) 15KW(20HP) 22KW(30HP)
Взрыв.исполнение ExdIIBt4 / IEC EX/ ATEX
Шкаф управления Exd PLC+с положительном давлением
Вес 3500KG 3400KG 4580KG 5840KG
Габариты 3190x1638x1306mm 3190x1638x1306mm 3700x1798x1398 4200x1978x1462

GN Sludge vacuum pump

GN solid vacuum pump is called sludge vacuum pump, It’s a 100% pneumatic driving pump, which can do transfer work for solid and sludge, it will be connect with air compressor.

It’s a vacuum loading solids transfer pump, GN vacuum pump have 3 different model, GNSP-40, GNSP-20 and GNSP10, The maximum transport capacity of the three models for clean water is 10 cubic meters, 20 cubic meters and 40 cubic meters respectively. According to different material conditions, suction and discharge height and distance, the conveying capacity will be different. The max solid content is 80%, and the max particle size is 75mm for GNSP-40B.

GN solid vacuum pump is often used to transport oily sludge to the treatment system.

GN solid vacuum pump has obtained European CE certification and ATEX explosion-proof certification.

For more information pls feel free t contact GN, suitable proposal will be sent you accordingly.
